Aula V - Início da Planta da Casa do Siza
No dia 26 de Outubro, começamos a trabalhar no Autocad. Foi-nos dado um exercício para desenvolver ao longo das aulas, que consiste no decalque de um projeto de uma casa realiza pelo arquiteto Siza Vieira.
Para começamos a trabalhar foi preciso descarregar as imagens que o professor nos tinha enviado previamente para o email da turma.
Processo:
→ Para abrirmos uma imagem em Autocad, devemos usar o comando attach;
→ Em seguida para redimensionar uma imagem utilizamos o comando scale;
→ Depois de colocar a imagem à escala certa, começamos a decalcar a planta:
→ Usando o comando Line para fazer linhas;
→ Para fazer uma linha paralela a que tinhas feito anteriormente usamos o comando Offset, decidindo a distância a que a queremos da anterior já desenhada;
→ Para unir duas linhas e tirar o excesso ou para unir duas linhas que não se cruzam usamos o comando Fillet;
→ O comando Trim é usado para apagar uma parte selecionada da linha;
→ Em seguida para redimensionar uma imagem utilizamos o comando scale;
→ Depois de colocar a imagem à escala certa, começamos a decalcar a planta:
→ Usando o comando Line para fazer linhas;
→ Para fazer uma linha paralela a que tinhas feito anteriormente usamos o comando Offset, decidindo a distância a que a queremos da anterior já desenhada;
→ Para unir duas linhas e tirar o excesso ou para unir duas linhas que não se cruzam usamos o comando Fillet;
→ O comando Trim é usado para apagar uma parte selecionada da linha;

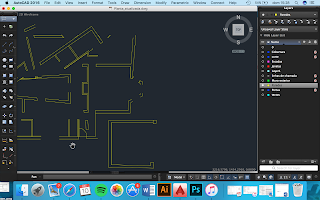

→ O resultado do decalque das paredes;
![]() |
Paredes Decalcadas - usando os comando em cima mencionados. |
